RP2040-ZeroでST7735液晶に文字・図形・BMP画像を表示

最近の小型マイコンは高機能で、カラー液晶に簡単に画像を表示できるようになりました。
本記事では RP2040-Zero（ラズベリーパイPicoでも可）と、アマゾンなどで安価に入手できる WINGONEER 1.8インチフルカラー 128×160 SPI液晶（ST7735ドライバ搭載） を使って、文字表示、図形描画、そして自作のBMP画像を表示するまでを解説します。

開発環境は CircuitPython を使用し、配線方法からサンプルコードまで順に紹介します。

使用するハードウェア
配線（ISP接続）
開発環境（CircuitPython ）(Thonny)
1. CircuitPython ライブラリパックを入手
2. 解凍して lib フォルダにコピー
文字を表示するサンプル
図形と文字を表示する
図形を複数表示
画像を表示する(.bmp)
1. python を使ってビットマップ形式の画像を生成します
2. 画像を表示
まとめ

使用するハードウェア

RP2040-Zero（または Raspberry Pi Pico）CircuitPhton 仕様
WINGONEER 1.8インチ 128×160 SPI液晶（ST7735）
ジャンパー線

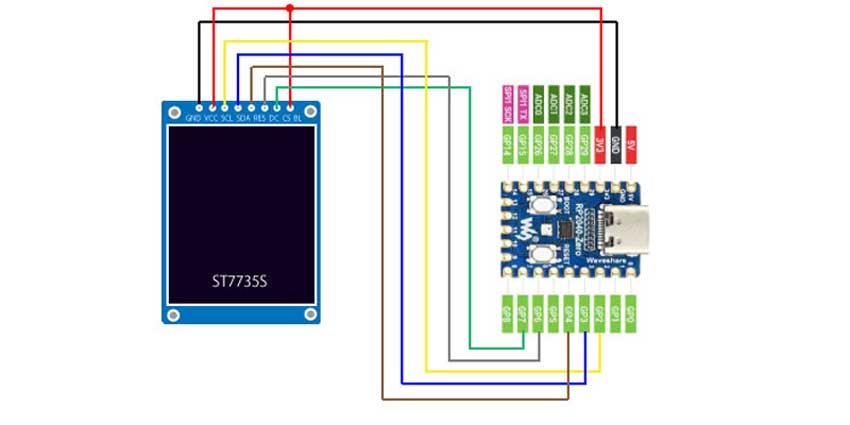

配線（ISP接続）

自由にピンの設定はできますが今回は下記のようにしました。

液晶（ST7735）	RP2040-Zero (Pico) ピン
VCC	3.3V
GND	GND
SCL (SCK)	GP2
SDA (MOSI)	GP3
RES	GP4
DC	GP6
CS	GP7
BLK	GP5 (バックライト制御)

開発環境（CircuitPython ）(Thonny)

CircuitPython ライブラリパックを入手

Adafruit CircuitPython Library Bundle から、
お使いの CircuitPython のバージョンに対応する .zip をダウンロードしてください。
（例: adafruit-circuitpython-bundle-9.x-mpy-20250818.zip など）

解凍して lib フォルダにコピー

ダウンロードした zip を解凍
中の lib フォルダにある以下のファイルを CIRCUITPY ドライブの lib/ フォルダにコピー
- 必要なファイルは：
  - adafruit_st7735r.mpy
  - adafruit_framebuf.mpy
  - adafruit_bus_device（フォルダごと）
  - adafruit_display_text　(フォルダごと)

CIRCUITPY/
├── code.py　　　　　　　 ← 自分が書いたプログラム
└── lib/　　　　　　　　　← ライブラリを入れるフォルダ
    ├── adafruit_st7735r.mpy
    ├── adafruit_framebuf.mpy
    ├── adafruit_display_text/　　 ← フォルダごとコピー
    │   ├── __init__.mpy
    │   ├── bitmap_label.mpy
    │   ├── label.mpy
    │   └── ...
    └── adafruit_bus_device/　　 ← フォルダごとコピー
        ├── __init__.py
        ├── i2c_device.mpy
        ├── spi_device.mpy
        └── ...

最低限必要なのは → adafruit_st7735r.mpy, adafruit_framebuf.mpy, adafruit_bus_device/
文字も使いたいときは追加で → adafruit_display_text/

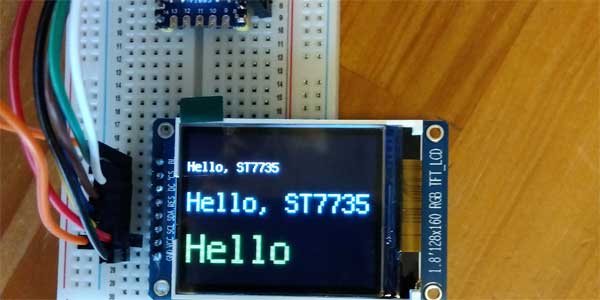

文字を表示するサンプル

import board, busio, displayio
from adafruit_st7735r import ST7735R
from fourwire import FourWire
from digitalio import DigitalInOut, Direction
from adafruit_display_text import label
from terminalio import FONT
import time

displayio.release_displays()
spi = busio.SPI(clock=board.GP2, MOSI=board.GP3)
display_bus = FourWire(spi, command=board.GP6, chip_select=board.GP7, reset=board.GP4)
display = ST7735R(display_bus, width=163, height=132, rotation=90, bgr=False)

bl = DigitalInOut(board.GP5)
bl.direction = Direction.OUTPUT
bl.value = True

splash = displayio.Group()
display.root_group = splash

# 背景塗りつぶし
bitmap = displayio.Bitmap(163, 132, 1)
palette = displayio.Palette(1)
palette[0] = 0x001F
tile = displayio.TileGrid(bitmap, pixel_shader=palette)
splash.append(tile)

# 白文字
text_area = label.Label(FONT, text="Hello, ST7735", color=0xFFFFFF, x=1, y=30,scale = 1)
splash.append(text_area)
#ブルー文字
text_area = label.Label(FONT, text="Hello, ST7735", color=0xFFFF00, x=1, y=60,scale = 2)
splash.append(text_area)
#緑文字
text_area = label.Label(FONT, text="Hello", color=0x00FF00, x=1, y=100,scale = 3)
splash.append(text_area)

while True:
    time.sleep(1)

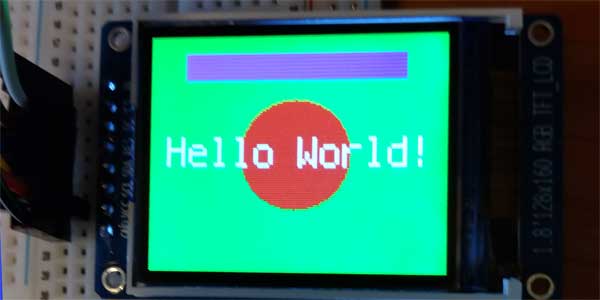

図形と文字を表示する

# SPDX-FileCopyrightText: 2021 ladyada for Adafruit Industries
# SPDX-License-Identifier: MIT

import board
import busio
import displayio
from adafruit_st7735r import ST7735R
from fourwire import FourWire
from digitalio import DigitalInOut, Direction
from adafruit_display_text import label
from terminalio import FONT
#import terminalio

displayio.release_displays()

# SPIバス初期化
spi = busio.SPI(clock=board.GP2, MOSI=board.GP3)
display_bus = FourWire(
    spi,
    command=board.GP6,
    chip_select=board.GP7,
    reset=board.GP4
)

display = ST7735R(
    display_bus,
    width=162,
    height=131,
    rotation=90,
    bgr=True
)

# Make the display context
splash = displayio.Group()
display.root_group = splash

color_bitmap = displayio.Bitmap(162, 130, 2)
color_palette = displayio.Palette(2)
color_palette[0] = 0x00FF00  # Bright Green
color_palette[1] = 0xF80000
bg_sprite = displayio.TileGrid(color_bitmap, pixel_shader=color_palette, x=0, y=0)
splash.append(bg_sprite)

# Draw a smaller inner rectangle
inner_bitmap = displayio.Bitmap(120, 15, 1)
inner_palette = displayio.Palette(1)
inner_palette[0] = 0xAA0088  # Purple
inner_sprite = displayio.TileGrid(inner_bitmap, pixel_shader=inner_palette, x=20, y=10)
splash.append(inner_sprite)

# Draw a label
text = "Hello World!"
text_area = label.Label(FONT, text=text, color=0xFFFFFF, x=10, y=64,scale=2)
splash.append(text_area)
# ① Bitmap に先に描画してから TileGrid を作る
cx = 80   # 中心 x
cy = 65   # 中心 y
r = 30    # 半径
for x in range(cx - r, cx + r + 1):
    for y in range(cy - r, cy + r + 1):
        if (x - cx)**2 + (y - cy)**2 <= r**2:
            color_bitmap[x, y] = 1  # 円の部分だけ赤に上書き

# tile = displayio.TileGrid(color_bitmap)
#splash.append(tile)

while True:
    pass

図形を複数表示

import board
import displayio
from digitalio import DigitalInOut, Direction

# --- ディスプレイ初期化 ---
displayio.release_displays()
# ここはあなたのSPI接続に合わせて変更
import busio
from adafruit_st7735r import ST7735R
from fourwire import FourWire

spi = busio.SPI(clock=board.GP2, MOSI=board.GP3)
display_bus = FourWire(spi, command=board.GP6, chip_select=board.GP7, reset=board.GP4)
display = ST7735R(display_bus, width=162, height=131, rotation=90, bgr=True)

# --- バックライト ---
bl = DigitalInOut(board.GP5)
bl.direction = Direction.OUTPUT
bl.value = True

# --- Group と Bitmap 作成 ---
splash = displayio.Group()
display.root_group = splash

bitmap = displayio.Bitmap(162, 131, 4)  # 4色
palette = displayio.Palette(4)
palette[0] = 0x000000  # 黒（背景）
palette[1] = 0xFF0000  # 赤
palette[2] = 0x00FF00  # 緑
palette[3] = 0x0000FF  # 青

tile = displayio.TileGrid(bitmap, pixel_shader=palette)
splash.append(tile)

# --- サンプル画像を描画 ---
# 例：左上に赤い矩形
for x in range(10, 50):
    for y in range(10, 40):
        bitmap[x, y] = 1  # 赤

# 例：右下に青い矩形
for x in range(100, 150):
    for y in range(80, 120):
        bitmap[x, y] = 3  # 青

# 例：緑の円（中心80,65 半径20）
cx = 80
cy = 65
r = 20
for x in range(cx - r, cx + r + 1):
    for y in range(cy - r, cy + r + 1):
        if (x - cx)**2 + (y - cy)**2 <= r**2:
            bitmap[x, y] = 2  # 緑

画像を表示する(.bmp)

ビットマップ形式の画像を表示します

python を使ってビットマップ形式の画像を生成します

こちらはローカルのpython3で動かしますCircuitPythonではありません。
PIL ライブラリーを使いますのでまだの方はpipでインストールしておいてください。

from PIL import Image

# 画像を開く
img = Image.open("pengin.jpg")

# ディスプレイに合わせてリサイズ（例: 160x128）
img = img.resize((160, 128))

# BMP (24bit) として保存
img.save("test22.bmp", format="BMP")

カレントディレクトリにtest22.bmpというファイルができます、次にrp2040-zer本体にファイルをコピペします。

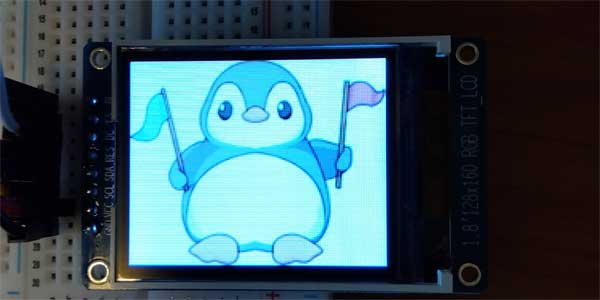

画像を表示

import board
import busio
import displayio
from adafruit_st7735r import ST7735R
from fourwire import FourWire
from digitalio import DigitalInOut, Direction
from adafruit_display_text import label
from terminalio import FONT

displayio.release_displays()

# SPIバス初期化
spi = busio.SPI(clock=board.GP2, MOSI=board.GP3)
display_bus = FourWire(
    spi,
    command=board.GP6,
    chip_select=board.GP7,
    reset=board.GP4
)

# ディスプレイ初期化
display = ST7735R(
    display_bus,
    width=162,
    height=131,
    rotation=90,
    bgr=True
)

# バックライト ON
bl = DigitalInOut(board.GP5)
bl.direction = Direction.OUTPUT
bl.value = True

# 表示グループ
splash = displayio.Group()
display.root_group = splash


# --- BMP ファイルを読み込む ---
bitmap_file = "/test22.bmp"
bmp = displayio.OnDiskBitmap(bitmap_file)

# --- TileGrid にして表示 ---
tile = displayio.TileGrid(bmp, pixel_shader=displayio.ColorConverter())
splash.append(tile)
